דרישות טכניות לתכנון, אספקה, הרכבה והפעלה של מתקנים להחלפת לוחות

דרישות כלליות

1, יחידת ההצעות (אם מתמודדת על הסוכן) חייבת לספק על ידי המפעל הזר (ייצור מחליף חום וייצור יחידת מחליף חום) שהונפק על ידי היחידה הכוללת של אישור הפרויקט.

2, העיצוב של יחידת מחליף החום המשולבת, הרכיבים העיקריים של היחידה (מחליף חום צלחות, משאבת מטען במחזור, ממיר תדרים, מפעיל שסתום חשמלי וכו') הם מותגים מיובאים, האביזרים העיקריים האחרים של היחידה צריכים להיות מיזמים משותפים או ביתיים גבוהים -מותגים איכותיים, ויש להם יותר משלוש שנים של היסטוריה תומכת.
3, הציוד, בין אם במשלוח, באחסון ובהתקנה צריך להילקח במהלך מתקני ההגנה הנכונים, במיוחד את חלק מחליף החום של מחליף החום והאטמים שמסביב, צריכים להבטיח שהציוד לא ייפגע בכל מקרה.
4, מחליף חום של יציאת חיבור צינור המים, לפני החיבור ינקטו אמצעי הגנה מתאימים כדי לכסות כראוי, על מנת למנוע כניסת חפצים זרים.

דרישות רכיבי היחידה

1, סטים שלמים של מחליפי חום כוללים:

יחידת מחליף חום מכילה מחליף חום צלחות, משאבת מים במחזור, שסתום חשמלי, ארון בקרה חשמלי, שסתומים שונים, מסננים, חיבורים רכים, אביזרי צנרת, חיווט חלוקת חשמל, תפעול ובקרה של PLC, מסך מגע, מכשור בקרה אוטומטי, תוכנת בקרה, ציוד בסיס.
2, על מנת להבטיח את שלמות הפרויקט, וכדי לעמוד בשימוש בדרישות, על המציע לספק את הציוד יכול להיות שימוש נורמלי ויעיל בכל האביזרים, הציוד והשירותים הדרושים.
3, תנאי עיצוב
בתנאי התכנון הניתנים, בחירת מקדם העברת החום של מחליף חום צלחות, הבחירה והחישוב של ציוד יחידה, צנרת, שסתומים וכו' יתבססו על הדרישות הספציפיות של התנאים והתנאים הטכניים עבור כל פרמטרים של יחידת מחליף חום. . יחידה בפעולה רגילה, קצב הזרימה הבינוני בצנרת חייב להיות פחות מ-2.2 מטר/שניה.

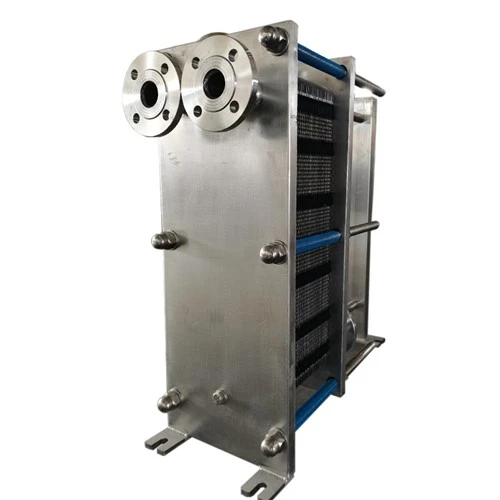

4, מחליף חום צלחות
4.1 דרישות טכניות
(1) חייב לספק טבלת פרמטרים עיצובית מקצועית.
(2) מחליף חום צלחות חייב להיות זרימה מקבילה, עיצוב זרימה יחידה, אין לקבל את הצד הקר והחם של הצלבה.
(3) חומר לוח (304 נירוסטה), עובי גדול מ-0.5 מ"מ או שווה ל-0.5 מ"מ, חומר רפידה (EPDM), ורפידה נטולת הדבקה.
(4) מוטות מובילים ועמודים עשויים מפלדת פחמן או סגסוגת אלומיניום איכותית וחומרי מתכת חזקים אחרים, וספריי צבע או שיטות אחרות לטיפול נגד חלודה.
(5) לוחית קיבוע המסגרת ולוח הדחיסה עשויים מפלדת פחמן Q235-B רגילה ומטופלים על ידי פיצוץ ירי והסרת חלודה, צביעה וייבוש.
(6) ברגי הידוק עשויים מפלדת פחמן איכותית #45, והמשטח מטופל בטיפול נגד חלודה; כל הברגים יהיו בעלי עיצוב נעילה עצמית חד כיוונית ויהיו מצוידים בשרוול מגן.
(7) מכלול מחליף חום צלחות הושלם, צריך להיות בדיקה הידרוסטטית, לחץ הבדיקה הוא פי 1.3 מלחץ העבודה, ולהוציא דוח כמסמך אקראי.
(9) כל מחליף חום כדי לפצות על חילופי חום עקב קנה המידה והשפעה על ההשפעה, יספק יותר מחמישה עשר אחוז משטח העברת החום, ויש להשאיר את המסגרת (15%) מקיבולת הפלטה.
(10) מקדם העברת החום נדרש להיות לא פחות מ-3500 W / (m2 * מעלות), לא גבוה מ-5500 W / (m2 * מעלות ), פרמטרי בחירת ציוד הפרויקט בהתאם ל-4000 W / (m2 * תואר) חישוב.
(11) מחליף חום אובדן לחץ בצד זרימה גדולה של פחות מ-50Kpa.
5, שסתום בקרה חשמלי
שסתום בקרה חשמלי באמצעות מותג Danfoss, Samson או Spisak (בהתחשב באחדות החברה שלי, מותג Danfoss המועדף). דרישות עבור אותו מותג של גוף שסתום מקורי, לא יכול לבחור לערבב את השסתום.
5.1 גוף שסתום
מבנה גוף שסתום בקרה חשמלי עבור מהלך ישר של גוף השסתום החד-מושב, רמת הלחץ PN16, קיבולת הזרימה שלו ערך Kvs וקליבר חייב לעמוד בדרישות של זרימת התהליך. מעלה ימנית של שסתום גדול או שווה ל-0.5.
מאפייני זרימה עבור מאפיינים שווים באחוזים;
חיבור אוגן;
שיעור דליפה קטן או שווה ל-0.05% מערך Kvs;
טווח בקרה > 50: 1;
גוף השסתום פתוח בדרך כלל כדי להבטיח אספקת חום ללא הפרעה כאשר הנהג ניזוק או הוסר;
לחץ הפרשי הסגירה המרבי עומד בדרישות התכנון.
חומר גוף השסתום הוא ברזל יצוק אפור או ברזל רקיע; חומר הגזע הוא נירוסטה; חומר האיטום הוא PTFE או EPDM.
5.2 דרייבר
הנהג מונע על ידי מנוע דו-כיווני, הציוד הוא ציוד מתכת, לנהג צריכה להיות הגנת עומס יתר;
ניתן להפעיל אותו באופן מכני וידני ללא הפסקת חשמל;
האותות ניתנים לחלוקה ולשליטה;
בקרה סלקטיבית חיובית/הפוכה;
עם פונקציית בדיקה עצמית של נסיעות שסתומים כדי להפחית את זמן ההפעלה;
אות הבקרה הוא אות אנלוגי סטנדרטי, {{0}}(2)-10V/0(4)-20mA אופציונלי;
עם פונקציית משוב מיקום שסתום, אות המשוב הוא 0/2-10V;
מצב הבקרה הוא שליטה אנלוגית ושליטה בשלוש נקודות אופציונלית;
הנהג וגוף השסתום חייבים להיות מאותו מותג.
5.3 בקר: Danfoss, GE, שניידר.
בקר ייעודי למערכת הסקה מחוזית, ניתן לתכנות ובעל פונקציית תקשורת מרחוק. טמפרטורת סביבת העבודה 0~55 מעלות ; טמפרטורת אחסון -20~85 מעלות.
(1) ניטור נתונים
מדידת כמויות אנלוגיות (כגון טמפרטורה, לחץ, זרימה וכו'), כמויות דיגיטליות (כגון מצב המשאבה, גבולות גבוהים ונמוכים של מפלס מים) ומדידה של חום, צריכת זרימת מים ואובדן אנרגיית המשאבה. הבקר מתוכנת עבור פעולות PID ופעולות לוגיות.
(2) פונקציית תקשורת
לבקר עצמו יש יציאת תקשורת טורית לחיבור עם מכשירי שטח, ממירים, מדי חום, מסכי מגע וכו'. לכרטיס הרשת המובנה יש ממשק רשת RJ45. כדי להשיג את פונקציית התקשורת, פרוטוקול התקשורת הפתוח תומך בפרוטוקולים modbus RTU, modbus-TCP/IP, Lon-Works, BAC-net, M-bus ופרוטוקולים אחרים. הבקר יכול להעביר את מצב הציוד מתחנת הבסיס למרכז הניטור לצורך ניתוח, והבקר יכול לשלוט באופן עצמאי על פעולת המערכת ולקבל את הפקודות של מרכז הניטור.
(3) פונקציית לוח שנה ושעון
עם פונקציית שעון בזמן אמת. לבקר יש לוח שנה ושעון (שנה, חודש, יום, דקה, שנייה) לביצוע פונקציית בקרת התזמון של שעון המערכת של מרכז הבקרה.
(4) פונקציות תצוגה ותפעול
ניתן לצייד את הבקר במסך מגע LCD עם תאורה אחורית סינית ואנגלית, התצוגה מותקנת על הפאנל של ארון הבקרה. לוח ההפעלה יכול להציג את דיאגרמת תהליך הפעולה של תחנת מחליף החום, את המתג של השסתום ואת מצב ההתחלה/עצירה של המשאבה. המפעיל מסוגל לשלוט בכל הציוד בתחנת מחליף החום דרך הפאנל, כולל שינוי פרמטרי הפעלה.
(5) שליטה והתאמה
הבקר ניתן לתכנות באופן חופשי ויכול לממש את כל פונקציות המדידה, הבקרה וההמרה.
(6) חלוקת זמן של אספקת חום
הבקר מסוגל להקים תוכנית זמן לשליטה בטמפרטורת אספקת המים המשנית בהתאם לתוכנית הזמן, פונקציה שיכולה לעזור לנו לחסוך באנרגיה במבנים ציבוריים בתקופות של אי עבודה.
(7) העלאת נתונים
באמצעות פרוטוקולים סטנדרטיים, הבקר יכול לקבל פקודות ממערכת SCADA כדי להתאים ולעדכן נתונים.
6, משאבות מים
6.1 דרישות טכניות למשאבה
מותג משאבות מים Grundfos, Wilo, Konmacs ומותגים מיובאים נוספים.
משאבת מים במחזור עבור מנוע תלת פאזי (380V 50Hz) מניעה משאבת צינור אנכית. השימוש במפרקים גמישים ובחיבורי צנרת. משאבת מים איפור למנוע תלת פאזי (380V 50Hz) מניעה משאבה צנטריפוגלית רב שלבית אנכית, חיבור הברגה. משאבת מים במחזור ומשאבת מים איפור הם בקרת מהירות המרת תדר.
על מנת לשמור על פעולה יעילה של המשאבה בטווח הפעולה, בחירת נקודת העבודה של המשאבה צריכה להיות קרובה ככל האפשר לנקודת היעילות הטובה ביותר של המשאבה.
מראה המשאבה צריך להיות יפה וחלק, ללא שריטות וכתמי חלודה, שכבת אנטי קורוזיה צריכה להיות אחידה, ללא בועות ותופעת התקלפות. יש לטפל בכל חלקי הברזל היצוק באלקטרופורזה שרף אפוקסי כדי לשפר את העמידות בפני קורוזיה ושחיקה ולהאריך את חיי המשאבה.
אטמים מכניים עשויים ממותגים ידועים כמו בורגמן הגרמנית ויצרנים מקוריים נוספים, ועל היצרן להתחייב לבדוק ולהחליף את האטמים המכניים מבלי להזיז את מעטפת המשאבה ואת צינורות הכניסה והיציאה.
המנוע צריך להיות מנוע אינדוקציה של כלוב סנאי. התקן המאומץ חייב להיות גבוה מהתקן של סדרת Y של סין. דרגת ההגנה של המנוע היא IP55.
התכנון והייצור הכוללים של המשאבה צריכים לעמוד בתקנים האירופיים הרלוונטיים, ובאמצעות אישור מוצר חיסכון באנרגיה הסינית.
6.2 דרישות טכניות לחשמל
(1) דרישות טכניות של ארון המרת תדר חלק בקרת המרת תדר מחייב את המציע לבצע ערכת בקרה ודיאגרמת חיווט משנית. הרכיבים העיקריים צריכים להיות ABB, שניידר או סימנס ולציין את מקורם, המותג, הדגם ודוגמאות המוצר שלהם.
(2) ארון בקרת התדר יספק פרוטוקולי תקשורת פתוחים, יוכל להתחבר למערכות BA פופולריות שונות, ולשמור מספיק ממשקי DDC. ולהגדיר מתג ידני/אוטומטי.
(3) ארון בקרת משאבת המרת התדר יספק את מגע הניטור של מערכת בקרת הבניין על מצב הפעולה של המשאבה ואזעקת תקלות;
(4) דיאגרמת החיווט המשנית של ארון בקרת המרת התדר חייבת להיות מאושרת על ידי התכנון.
6.3 ממיר תדרים
(1) המותג של ממיר תדרים מאמץ את Danfoss, ABB, שניידר.
(2) יש להפנות את המאפיינים הטכניים של ממיר התדר שסופק על ידי המציע לדרישותיו של ממיר התדרים מאוחר יותר:
קבוצת המשאבות צריכה להתבסס על צריכת המים בפועל של שינויים במערכת, כלומר, באמצעות שינוי לחץ המערכת כדי לשנות את תדר אספקת החשמל של המשאבה, ובכך לשנות את מהירות המשאבה, כדי להתאים אוטומטית את תפוקת המים של המשאבה.
7, דרישות בקרת אוטומציה של יחידת מחליף חום
7.1 בקרת טמפרטורה: דרך הטמפרטורה של הצד המשני, לשלוט על זרימת הרשת הראשונית על ידי שליטה בפתיחת השסתום החשמלי בצד הראשוני, כדי לשמור על הטמפרטורה שנקבעה ביציאה של הרשת המשנית; כוונן אוטומטית את טמפרטורת היציאה של הרשת המשנית בהתאם לטמפרטורה החיצונית.
7.2 בקרת לחץ ולחץ דיפרנציאלי: בקרת לחץ דיפרנציאלי של מים באספקה ​​והחזרה בצד המשני ובקרת לחץ מים חוזרת בצד המשני.
7.3 תצוגה ואזעקה: ניטור ובקרה מיקרו ממוחשבת אוטומטית של טמפרטורת הייבוא ​​והיצוא, לחץ, חום, קצב זרימה וטמפרטורת חוץ של הרשתות הראשוניות והמשניות, ואזעקות אוטומטיות ללחץ יתר במערכת, התחממות יתר של המנוע וחוסר אספקת חשמל. שלבים.
7.4 פונקציית תקשורת: לבקר של היחידה יש ​​ממשק תקשורת סטנדרטי R485/232 ומספק תוכנת שליטה מרחוק, הניתנת לחיבור עם מערכת BA.
בקר PLC 7.5 תצוגת LCD, מסך מגע: עם יחידת תצוגה, הצד המשני של הטמפרטורה, הלחץ, הזרימה והטמפרטורה החיצונית, הצד העיקרי של פתיחת שסתום בקרת הטמפרטורה החשמלית; מצב פעולת המשאבה, תדירות המשאבה, אזעקת תקלות ונתוני הפעלה מרכזיים אחרים, ללא ניהול אישי, פעולה פשוטה, חופשית להגדרת טמפרטורת הבקרה, הגנת טמפרטורת יתר, הגנה מפני הפסקת חשמל, זרימת מים, לחץ נמוך/אובדן לחץ הגנה וכן הלאה.
8, שסתומים ידניים: Boon, TA, Danfoss;
8.1 שסתום סגירה
שסתומי סגירת הכניסה והיציאה ביחידה חייבים להיות שסתומים כדוריים מרותכים.
The ball valves are integral welded parts, DN15-DN200 for handle type operation, >DN200 לפעולה מסוג גיר תולעת. עמידות בטמפרטורה 180 מעלות, לחץ עיצובי PN25.
מושב ואטם כדורי: PTFE מחוזק בפחמן;
חותם גל שסתום: PTFE/גרפיט;
חומר גוף השסתום: פלדת פחמן, St.37.0;
חומר שסתום וכדור: נירוסטה;
קוטר פנימי של גוף הכדור גדול או שווה ל-DN100 שסתום כדור הקוטר הפנימי הוא גלילי, על מנת להפחית הפרעות בזרימת המים ולהפחית את ההתנגדות;
מידות ותפקודים בהתאם ל-EN12266 ו-ISO5208; עם הסמכת ISO14001 ו- OHSAS18001;
100% בדיקה סופית, חיי שירות 25 ~ 30 שנים, ללא תחזוקה.
8.2 שסתום סימון
שסתומי סימון מותקנים ביציאה של משאבות מים. דרישות להתנגדות נמוכה, רעש נמוך, הגנה טובה על המשאבה.
8.3 שסתום בטיחות
כדי למנוע לחץ יתר במערכת הצד המשנית, שסתום הבטיחות הוא שסתום בטיחות קפיצי מתכוונן.
8.4 שסתום מים
חלק חיבור של שסתום מים לשסתום פרפר איטום, עמידות טמפרטורה 120 מעלות
9, מפריד עפר
צד ראשון ושני מותקנים להסרת לכלוך, מסיר לכלוך יכול להסיר חלקיקים גדולים מ-2.0 מ"מ או שווה, מסיר הלכלוך מצויד בשסתום ניקוז, חומר המסנן הוא נירוסטה. לגוף מפריד הלכלוך יש פונקציית זיהוי לחץ דיפרנציאלי.
10, חיישן טמפרטורה, משדר לחץ,
10.1 חיישן טמפרטורת טבילה
אלמנט חיישן: Pt1000;
דרגת הגנה: IP54;
טווח טמפרטורה: 0~140 מעלות ;
חיבור חיישן: מערכת דו-חוטית;
התקנה: חיבור הברגה;
טווח טמפרטורת מעטפת חדירה: 0~180 מעלות ;
לחץ מעטפת חדירה: PN25;
אורך החיישן ומעטפת החדירה נבחר על פי קוטר הצינור המותקן.
10.2 חיישן טמפרטורה חיצוני
אלמנט חיישן: Pt1000;
דרגת הגנה: IP54;
טווח טמפרטורה: -50~50 מעלות ;
חיבור חיישן: מערכת דו-חוטית;
התקנה: החיישן מותקן על הקיר הצפוני החיצוני, צריך להימנע מאור שמש ישיר, יותר מ-1.5 מטר מהקרקע, להימנע בדלתות ובחלונות ישירות מעל.
10.3 משדר לחץ
מתח אספקה: 24V DC;
רמת דיוק: לא יותר מ-+/-0.5% FS;
אות פלט: 3-מערכת תיל, 0-10V;
דרגת הגנה: IP65;
טווח מדידה: 0~16bar;
זמן תגובה: פחות או שווה ל-4ms;
טמפרטורת סביבה: -40~85 מעלות .
11, מדחום ומד לחץ
המדחום מאמץ מדחום דו-מתכתי, עם טווח של מעלות 0-150 בצד הראשוני ו-0-100 מעלות בצד המשני, ורמת הדיוק אינה עולה על 1.5.
מד לחץ עבור מד הלחץ של צינור הקפיץ, ביחידות MPa, 0-1 טווח .6MPa, רמת דיוק של לא יותר מרמה של 1.6.
12, שסתום סולנואיד
שסתום סולנואיד הוא בדרך כלל סוג סגור, דרגת הגנה על סליל IP67.
