מחליף חום צלחות מורכב מאריזות צלחות, מסגרת ובורג, מנחה עליון, מוביל תחתון ומוט. צלחות עם אטמים אטומים ארוזות בין המסגרת הקדמית והניתנת להזזה , יש פער מסוים בין צלחות העברת החום המאפשר לנוזל לזרום. כניסות ויציאות הנוזל נמצאים במסגרת הקבועה או במסגרת הניידת.

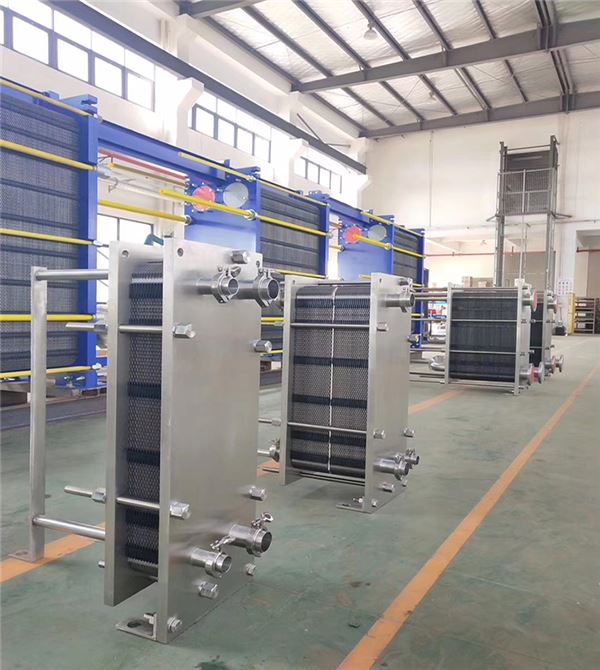

דמויות מוצר

בקו ייצור משקאות, מחליפי חום צלחות עם אטם הם ציוד אידיאלי להחלפת חום נוזל-נוזל ונוזל-קיטור. יש לו מאפיינים של יעילות חילופי חום גבוהה, איבוד חום נמוך, מבנה קומפקטי וקל משקל, טביעת רגל קטנה, התקנה וניקוי נוחים, יישום רחב, חיי שירות ארוכים וכן הלאה. תחת אותו אובדן לחץ, מקדם העברת החום שלו גבוה פי 3-5 מזה של מחליף החום הצינור, מכסה שטח של שליש מזה של מחליף החום הצינור, וקצב התאוששות החום יכול להיות גבוה כמו 90 אחוז או יותר. מחליפי חום צלחות נמצאים בשימוש נרחב בתעשיות מזון ומשקאות ומהווים ציוד מצוין לחימום, קירור, התאוששות חום ועיקור מהיר.

פרמטר מוצר של מחליף חום צלחות אטום
פריט	מחליף חום צלחות עם אטם Bevarage
מותג	אקסהוט
חומר צלחת	טיטניום/ניקל/hastolly/פלדת אל חלד {{0}}.5 מ"מ 0.6 מ"מ 0.7 מ"מ 0.8 מ"מ 1 מ"מ
חומר אטם	NBR HNBR EPDM HEPDM VITON FKM סיליקון (תקן FDA)
חומר מסגרת	פלדת אל - חלד
צבע המסגרת	כחול או צבע מותאם אישית
סוג חיבור	אוגן או חוט
תקן אוגן	ANSI ASME BS BA JIS DIN GB ISO
בורג הידוק	M24 M30 M39
לחץ עיצובי	הגבוה ביותר 20mpa, הנמוך ביותר 10Mpa
לחץ עבודה	12.5Mpa רגיל
MOQ	1 סט
חֲבִילָה	מארז מפוליווד
אַחֲרָיוּת	שנה אחת
OEM	יכול לבצע החלפה
פרמטרי עבודה של מוצר לחישובים
1. טמפרטורת הכניסה של Bevarage
2. טמפרטורת יציאה של Bevarage בשלב הראשון
3. קצב זרימה של משקה
4. טמפרטורת היציאה של Bevarage בשלב השני
4. איזה סוג של מקור קר
5. טמפרטורת הכניסה של מקור קר
6. טמפרטורת יציאה של מקור קר
7. קצב זרימה של מקור קר
8. כושר עבודה kw
אנחנו צריכים לדעת לפחות 5 פרמטרים כדי שנוכל לחשב על ידי תוכנה

תכונות של מחליף חום צלחות

1. מקדם העברת חום גבוה

עיצוב אדוות צלחת, לגובה מוליכות תרמית של הסרט כמטרה, נוזל בקצב זרימה נמוך מאוד יכול להתרחש זרימת הפרעה חזקה, באופן כללי, מקדם העברת חום של מחליף חום לוחות ערך K בטווח של 3000-6000W /m2 מעלות צלזיוס.

2. עלות נמוכה

בהנחה של אותה העברת חום, צריכת המתכת הנמוכה, שטח הרצפה, עמידות הנוזלים, השימוש במי קירור ופריטים אחרים בעלי ערך ההפחתה, מה שהופך את עלות ההשקעה להוזלה מאוד.

3. איבוד החום קטן

בשל גודלו הקומפקטי וגודלו הקטן, גם השטח החיצוני של מחליף החום קטן מאוד, כך שגם איבוד החום קטן מאוד, לרוב הציוד כבר לא צריך להתחמם.

4. קומפקטי, קל לתיקון

ניתן לשלב חלל קטן מאוד עם שטח חילופי חום גדול, הציוד עצמו יכול לספק מקום לתיקון, אין צורך בחלל פירוק נוסף.

5. זה תורם לשימוש במקורות חום בטמפרטורה נמוכה, שימוש בשילוב בטוח ואמין וגמיש
